Einbau einer 2. internen HDD mittels Modular-Bay-Adapter.

Also gekostet hat mich der Spaß ca. 200,- Euronen ;-) . Und bekommen habe ich dafür folgendes:

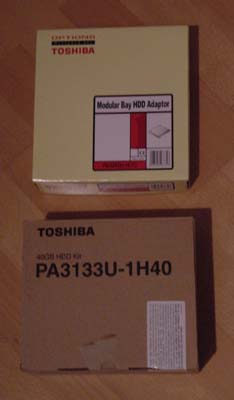

Toshiba Modular Bay HDD Adapter (PA3292U-1ETC)
&
Toshiba 40GB HDD Kit (PA3133U-1H40)

Erst hatte ich nur den Modular Bay-Adapter bestellt und eine Festplatte in dem Laden hier um die Ecke gekauft (um eine möglicht aktuelle HDzu bekommen....GAX-Serie). Wer allerdings lesen kann ist klar im Vorteil *grr*
In den Modular Bay-Adapter passen nur HDD-Kits von Toshiba (siehe Bild oben) - was auch in der Artikelbeschreibung des Modular Bay Adapters steht §$%&.

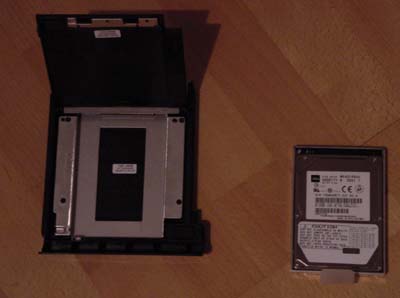

Also HDim Laden um getauscht und eine Originale Bei Toshiba bestellt. Fals ihr euch jetzt fragt, was an dem "HDD-Kit" von Toshiba so besonderes ist :-) es ist ein dünner Blechrahmen, in den die HD eingeschraubt wird und mit Hilfe dessen die Steckerleiste an der HD auf eine Buchse adaptiert wird, damit sie auch mit dem Stecker im Modular Bay verbunden werden kann.
Ja genau dachte ich auch - besorg dir doch einfach einen einzelnen solchen Blechrahmen (Materialwert ca. 1,-€)! Denkste! Ich habe wirklich alle Hebel in Bewegung gesetzt um das Teil zu bekommen
----> Toshiba Hotline: "Adapterrahmen?!?! Wiewaswiesowarum .... tut mir leid, wir verkauft den Rahmen nur im Set mit der HD *blabla* "
Dann habe ich noch bei diversen Elekronikhändeln Fachhändeln angefragt (Reichelt, R+S, etc....)
Fals also jemand einen Händler findet der die Rahmen liefern kann, MARKTLÜCKE :-D

Zum Glück habe ich dann doch mit der Lieferung des HDD-Kits eine 40er Platte aus der GAX-Serie bekommen. Hatte schon damit gerechnet die Reste ganz hinten aus dem Regal zu bekommen....

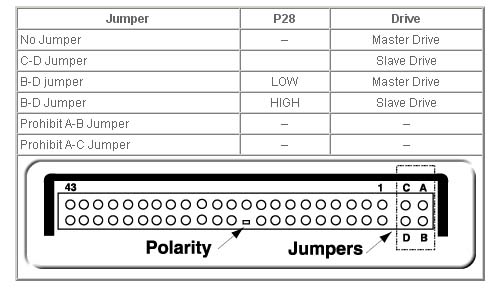

Bevor ihr das "HDD-Kit" in den Modular Bay Adapter einbaut, müßt ihr erst die HD auf csel jumpern (Cable select) D.h. das erste Gerät am Bus sagt ich bin Master und das 2. geht automatisch in Slave-Mode....

Und das macht ihr wie folgt:
Das was hier beschrieben wird NUR bei ausgeschaltetem P20 und abgezogenen Netzstecker (Akku nicht mehr im P20) nachmachen!
Fals ihr keinen Jumper habt der auf die kleinen Kontakte paßt, könnt ihr so wie ich, einfach ungefähr 1/3 eines "normalen" Jumpers von Oben abkneifen - paßt auch :-)

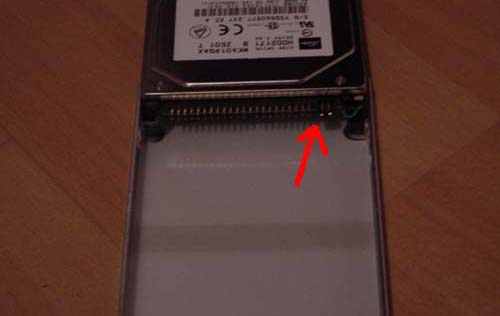

Und nun einfach Pin D zu B überbrücken.

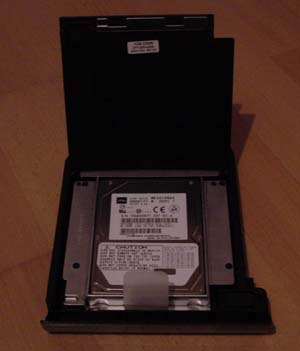

Nun einfach die HD wieder mit dem Blechrahmen verschrauben und in den Modular Bay Adapter einschieben - Deckel zu - verriegeln - fast Fertig :-P

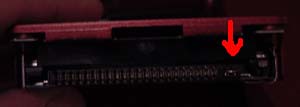

Nun müsste ihr noch die im P20 eingebaute HD auf csel jumpern (hört sich schlimmer an als es ist...)

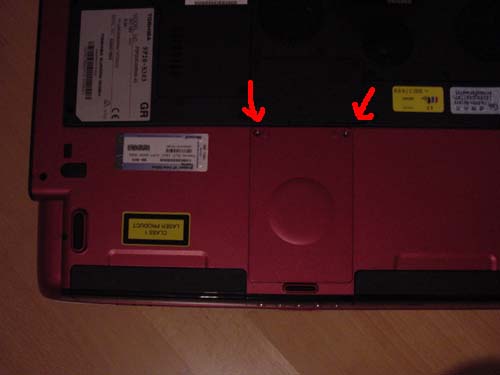

Einfach 2 kleine Schrauben auf der Unterseite lösen HD herausnehmen - jumpern (wie oben beschrieben) und wieder einbauen - sollte jeder hinbekommen...

Nun noch zu der Windowseinstellung die vorgenommen werden muss. Dazu den Modular Bay HDD Adapter (passt nur im rechten Schacht!) und das DVD-LW in das P20 einsetzen und verriegeln. Netzstecker dran und Windows booten.

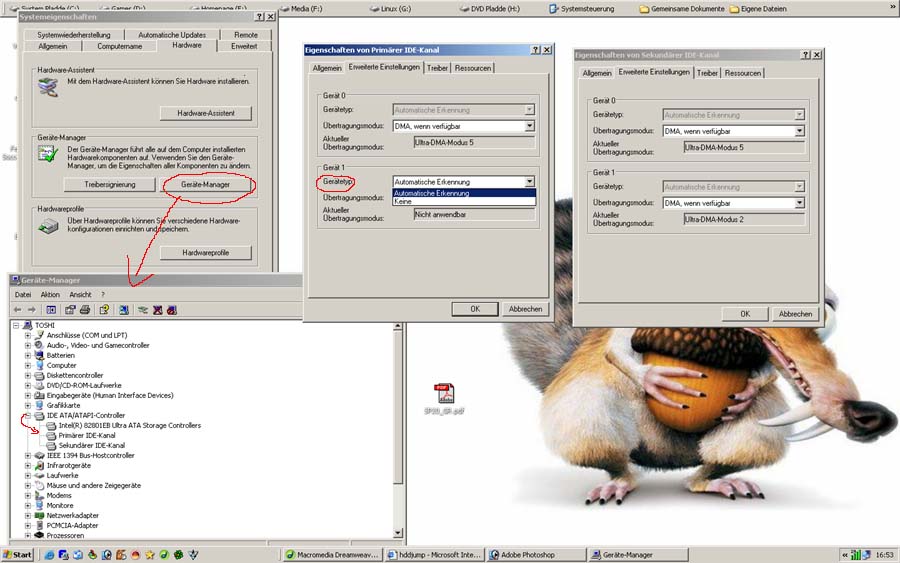

Ihr müßt in dem Eigenschaftenfenster des primären und sekundären IDE-Kanal den Gerätetyp auf "automatische Erkennung stellen".

Einmal neu booten FERTIG :-)) Nun könnt ihr euch neue HD benuzen....

Bei weitern Fragen stehe ich gerne im Forum zur Verfügung.

SoG

Pictures & Text by SoG
