Hier stelle ich anhand einer Mini-PCI-W-LAN-Karte (D-Link DWL-520+ Rev. A1 bis A3) dar, wie man sein P20 W-LAN fähig macht.

Vorab sage ich gleich, dass sich Leute mit ungeschickten Fingern und/oder ohne Erfahrung mit filigraner Elektronik (denn darum handelt sich hier ohne Zweifel) zwecks Einbau doch lieber an eine Fachwerkstatt wenden sollten. Den Anderen sei gesagt, dass ich natürlich keinerlei Schadensersatz für Schäden leiste, die durch das Verfahren nach dieser Anleitung entstehen. Wer sein P20 öffnet und die Konfiguration ändert sollte wissen was er tut!

Ich habe mich für eine D-Link DWL-520+ in der Rev. A2 entschieden (die Rev. A1 bis A3 hat auf der Mini-PCI-Karte einen Koax-Steckerchen zum "einfachen" Anschluss der Antenne, sprich kein Lötanschluss der Antenne).
Zur Information: Preis ca.79,-€ / Bezugsquelle: Tuppi :-D

Den Anfang macht man am besten, indem man die Mini-PCI-Karte aus ihrem Sockel auf der PCI-Karte nimmt. Das macht ihr mit folgenden Schritten:

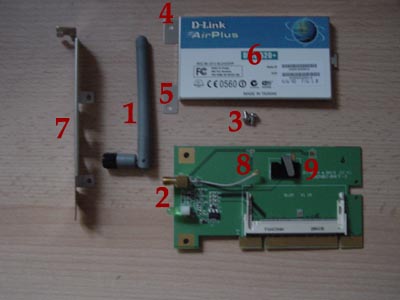

1. Antenne (1) von Antennenstecker (2) abschrauben.
2. Die beiden Schrauben (3) an den Positionen (4) und (5) lösen und entfernen.
3. Abdeckung (6) Slotblende (7) Platine voneinander trennen.
4. Der minimalistischen Koaxialstecker (8) von der Platine lösen (ja es geht - ich habe mich auch überwinden müssen immer fester und fester zu ziehen, aber er löst sich dann irgendwann :-D ) Vorsicht unbedingt senkrecht nach oben abziehen! Und nicht zu fest mit den Fingern drücken. Da der Stecker sonst beschädigt werden könnte.
5. Die Lasche (9) nach oben biegen und aus dem Slot nehmen.

Zum Einbau:

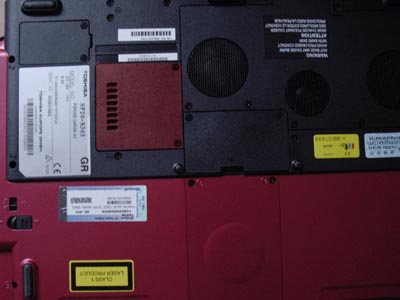

Der Mini-PCI-Slot sitzt hinter der rot markieren Klappe. Die beiden Schrauben lösen und schon schaut man auf den Slot (sieht logischer Weise genau so aus, wie der auf der PCI-Karte oben). Wie man sieht, habe ich die Karte schon installiert und den Stecker der Antenne aufgesteckt. Beim "befreien" des Steckern vom Klebeband ist noch einmal Fingerspitzengefühl und Geduld gefragt. Jedenfals war es bei mir ein echtes Geduldsspiel, da das Klebeband SEHR gut geklebt hat *grr*. Am besten VORSICHTIG aufschneiden! Anschliessend auf die Buchse der Mini-PCI-Karte stecken und anschliessend die W-LAN-Karte vorsichtig in den Slot stecken und verriegeln. Fertig.
Wichtig: Unbenutzte Antennenstecker isoliert und angeklebt lassen

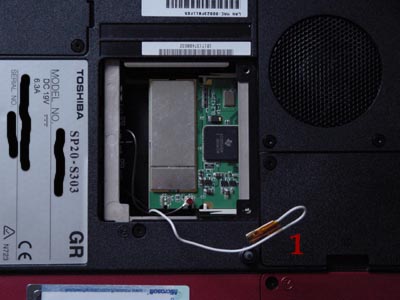

Das weisse Kabel (1) ist der Antennenanschluss der Bluetoothantenne.

Als Accesspoint habe ich den D-Link DSL-Router DI-624 gewählt. (119,-€). Ich bin mit dem Router sehr zufrienden und kann ihn ruhigen Gewissens weiterempfehlen. Ausserdem habe ich noch (aus Bequemlichkeit und um die parallele Schnittstelle zu schonen [dauerndes an und abziehen des Steckers]) einen Printserver installiert (ca. 59€). Nun kann ich kabellos online gehen und auf meinem Laserdrucker drucken :-D

Bei weitern Fragen stehe ich gerne im Forum zur Verfügung.
