Dieser Artikel befasst sich mit dem "Innenleben" des
P20. Die Fotos wurden von Tuppi zur Verfügung gestellt. Vielen Dank im
Vorraus :-D

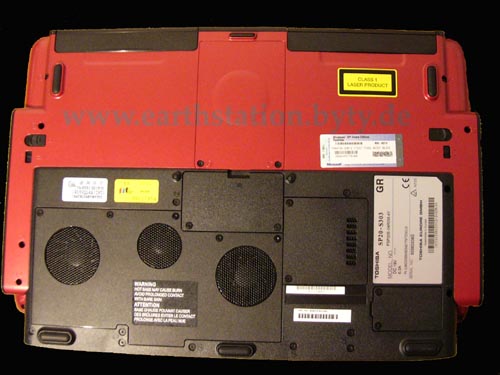

Also gut, wo fangen wir an - am besten so:
So kann es ja jeder bewundern wenn er es sein Eigen nennen kann.

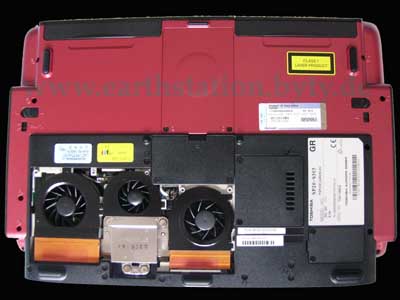

Schritte 2:
Schon mal ganz schön anzusehen. Die nächsten Schritte werde ich
allerdings nicht ohne unbedingte Notwendigkeit (CPU-Wechsel etc.) unternehmen
:-D
Aber so ist er halt, unser Tuppi, neugirig und unerschrocken!
Schritt 3:

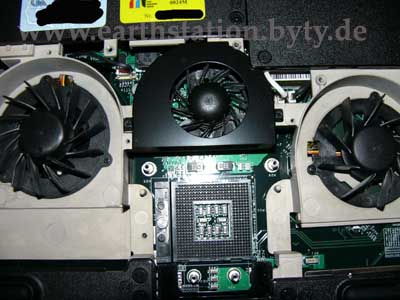

Heatpipe inkl.CPU entfernen.
Schritt 5 und 6:

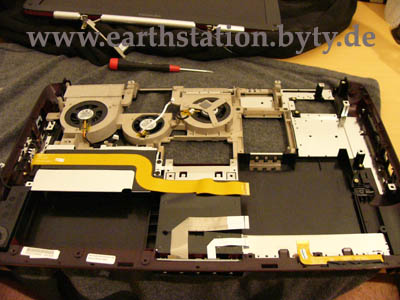

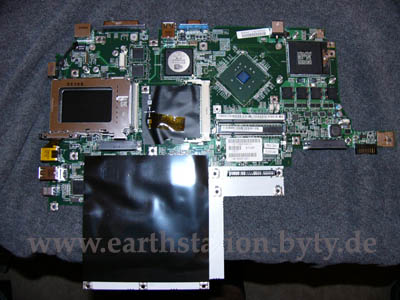

5.Displayeinheit und Recheneinheit Trennen. 6.Trennung von Gehäuse und Mainboard.... Ich war platt als ich das das erste mal gesehen habe!
Anhang:

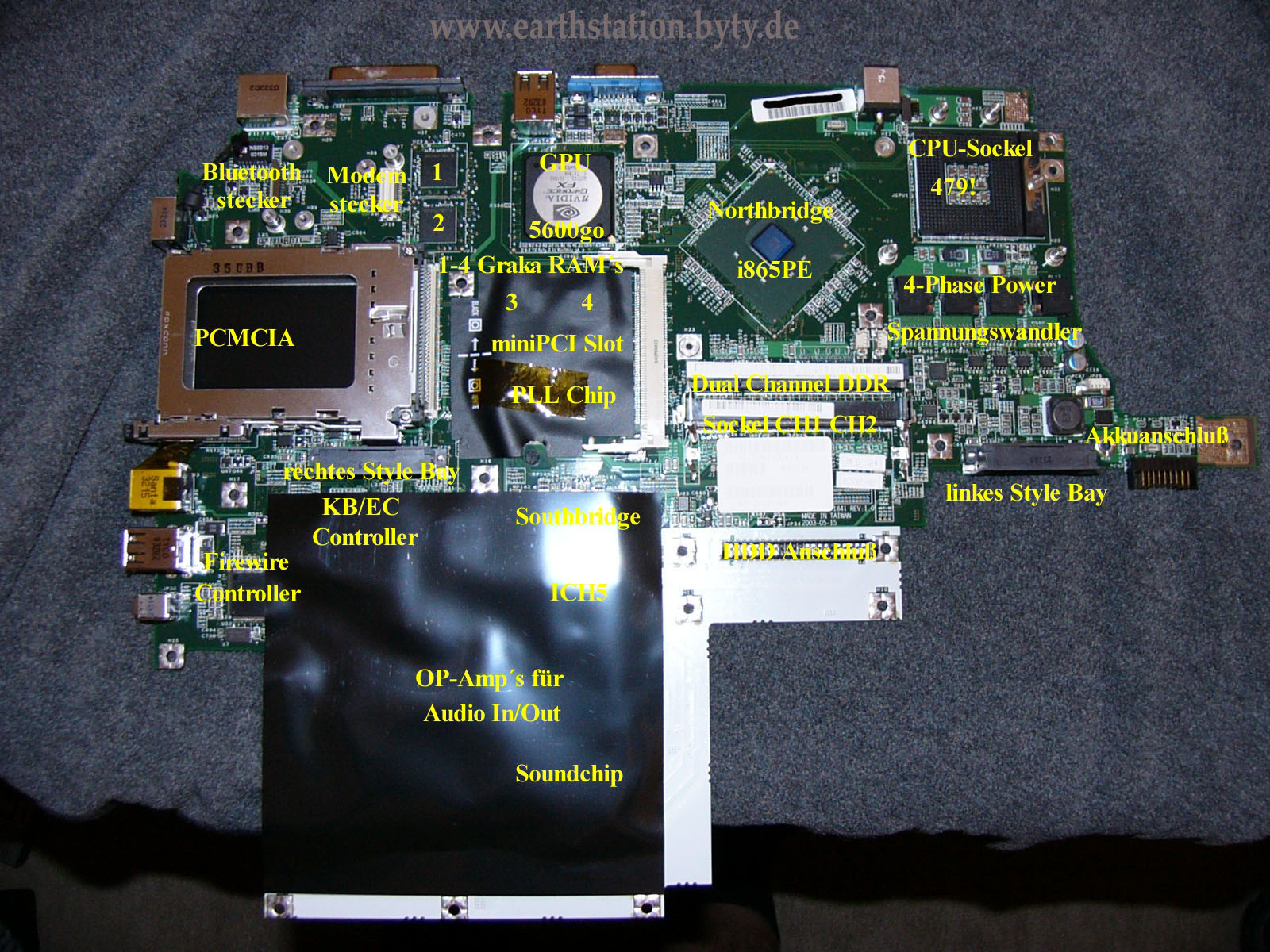

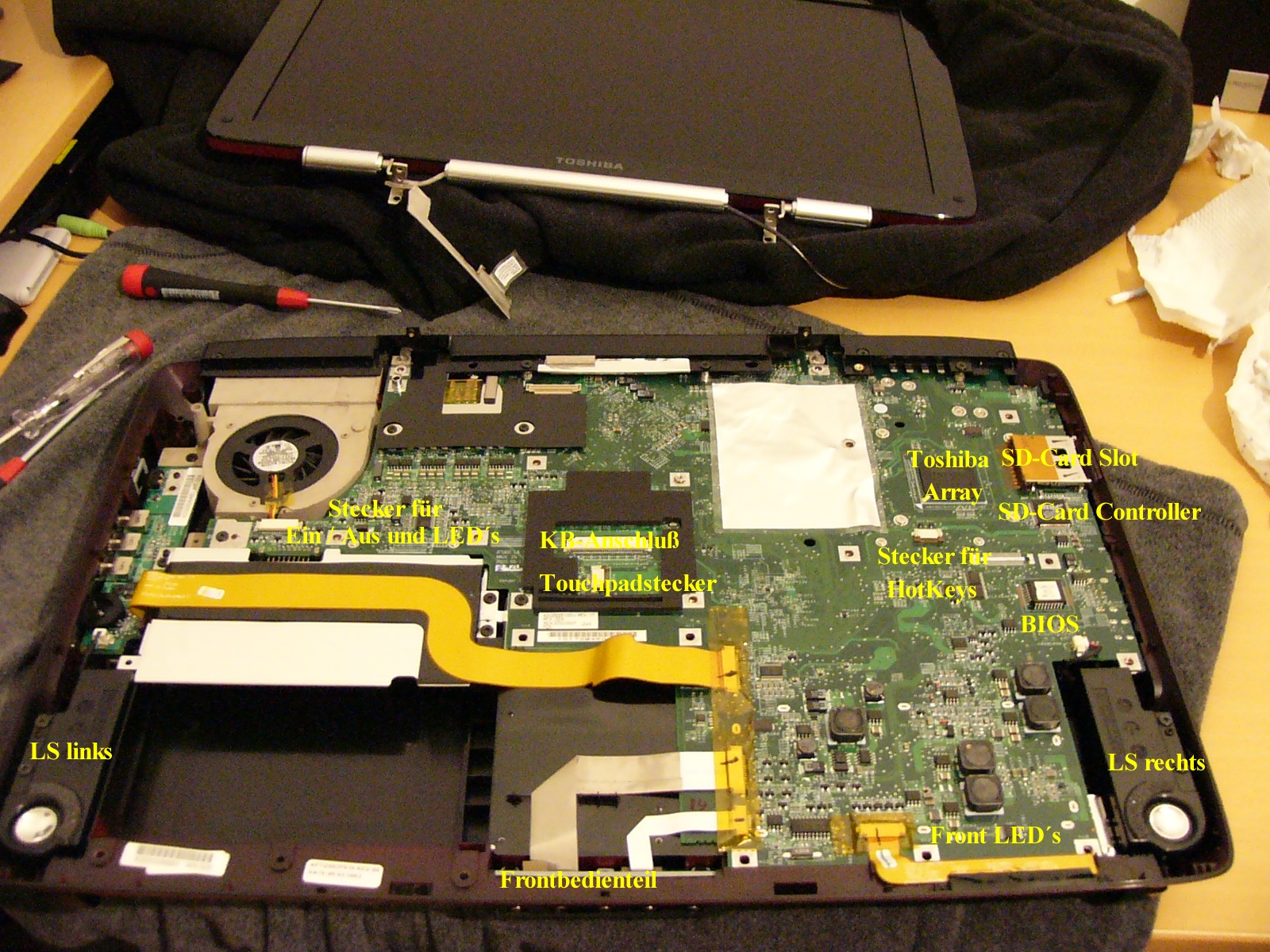

Für jeden den es interessiert. Hier die beschriftete Mainboard Ober- und Unterseite. Da die beiden Bilder nur in großer Auflösung gut zu erkennen sind, Sie aber zu lange Ladezeiten verursachen, könnt ihr sie euch in 1600x1200px laden, indem ihr sie einfach anklickt....
Pictures by Tuppi / Layout SoG
